Slodzes testi gājēju un velosipēdu tiltam Varšavā

Projekts:

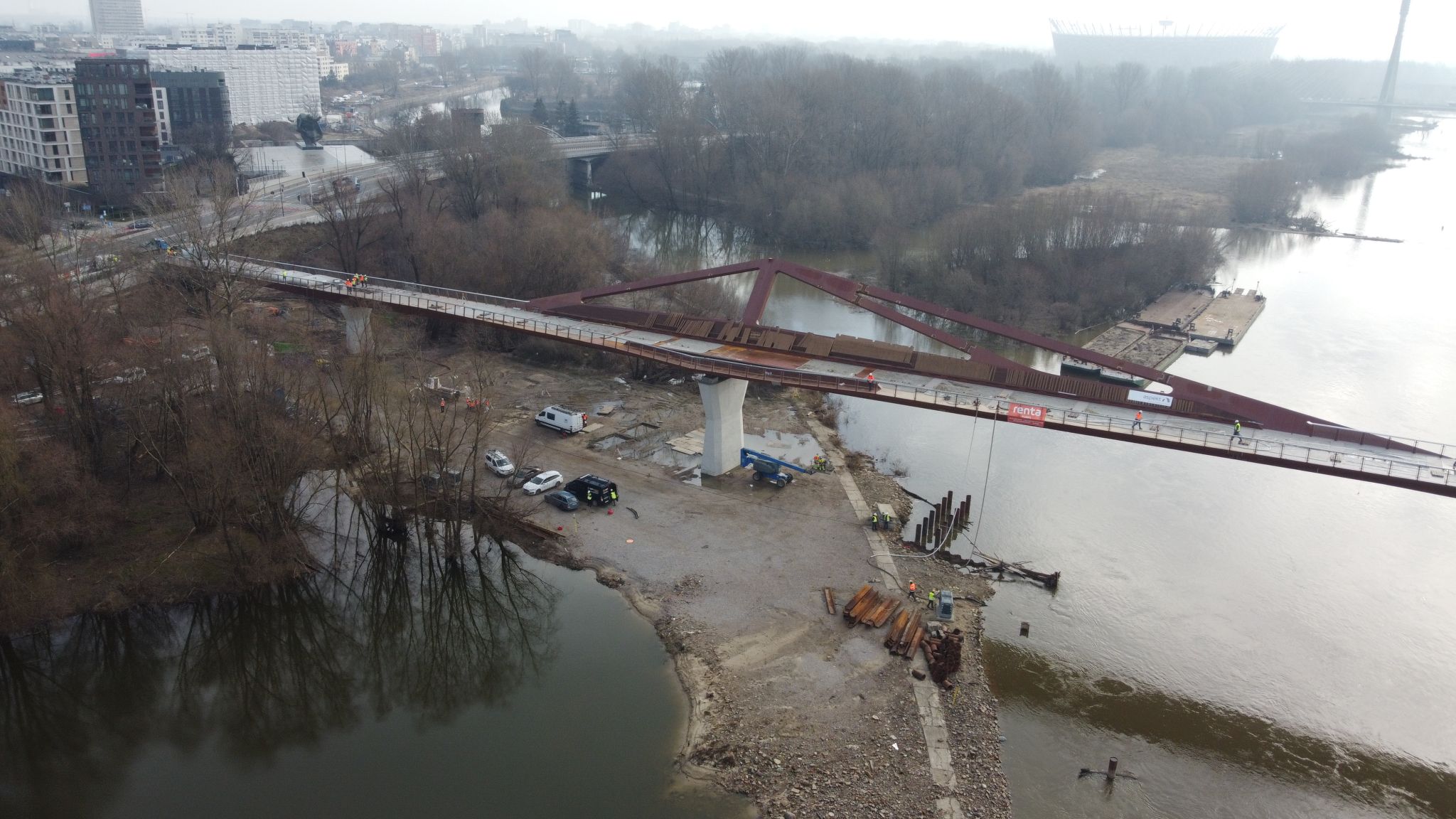

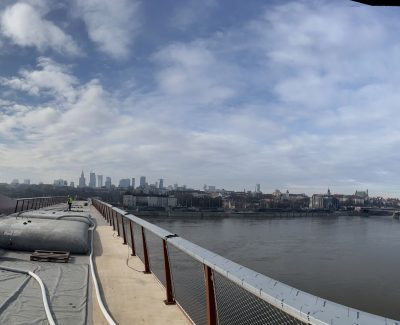

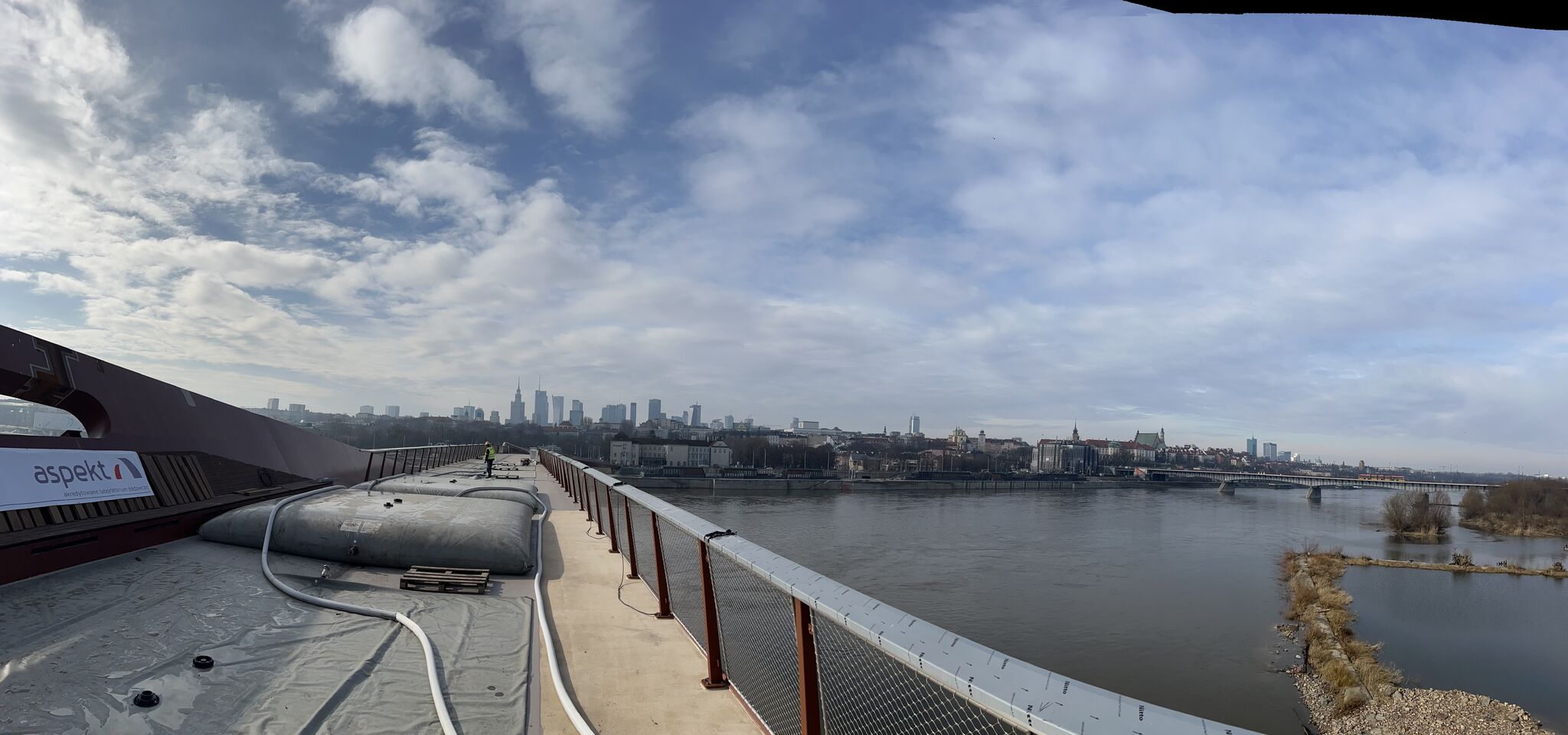

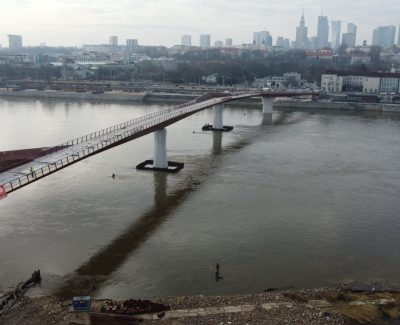

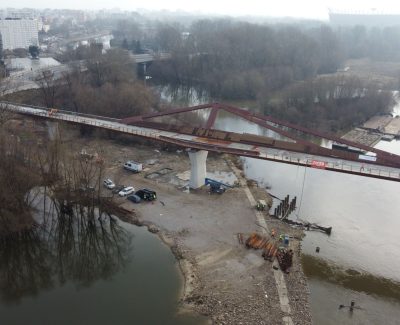

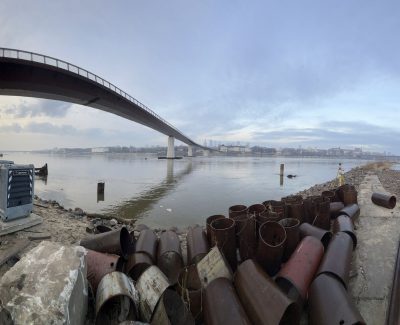

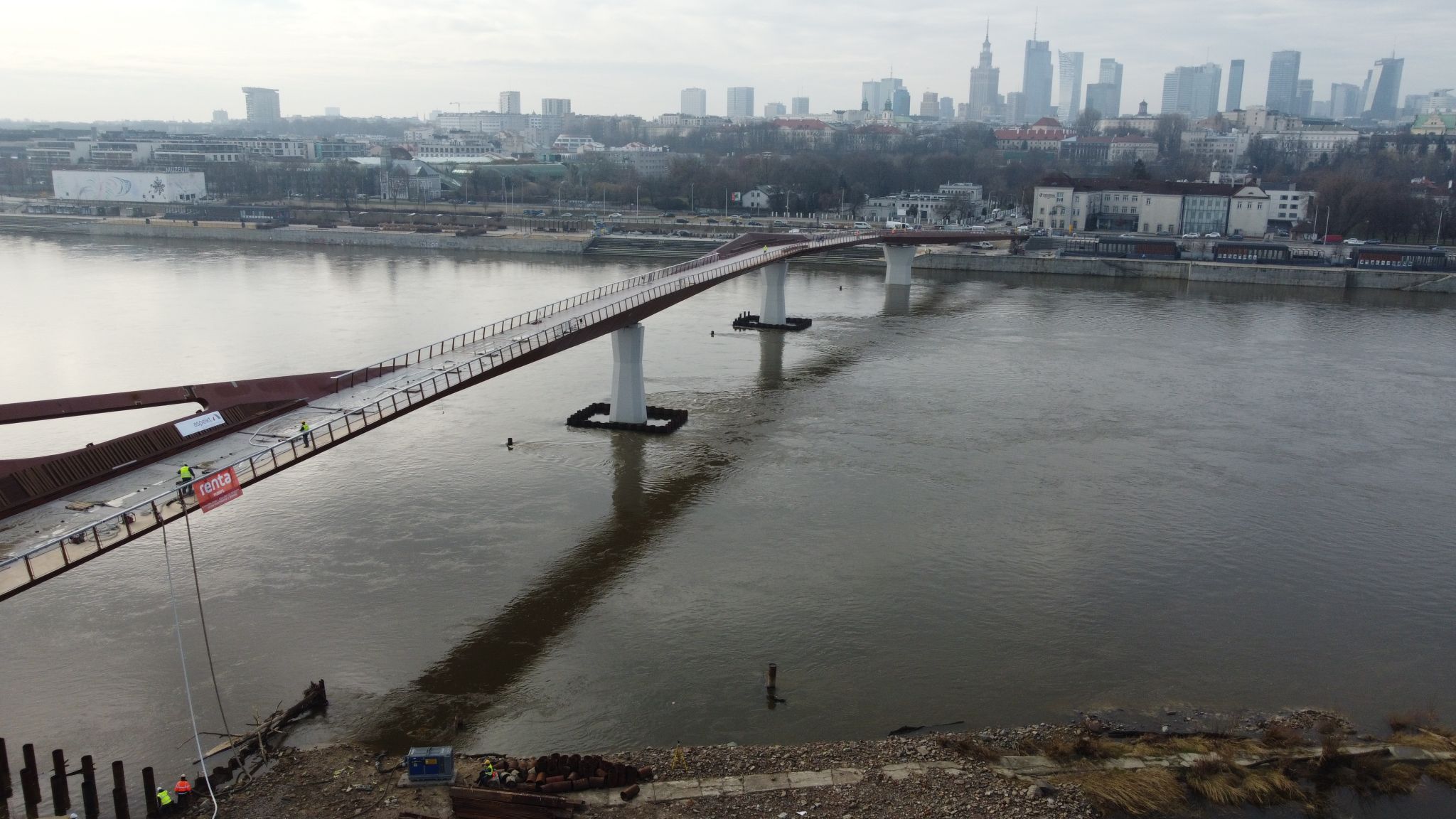

Statiskās slodzes testēšana gājēju un velosipēdu tiltam,  kuru īstenojām sadarbībā ar Gdaņskas Tehniskās universitāti un Aspekt Laboratorium. Struktūra savieno abus Vārsavas krastus – Karowa un Stefana Okrzei ielas. Projekts ietvēra 21 tvertņu piepildīšanu, ar ietilpību katrai tvertnei – 21 m³, lai pārbaudītu struktūras komforta kritērijus, tostarp nosēšanās līmeni, kuru mērīja akselerometrs. Mērījumi tika veikti uz katras konstrukcijas daļas. Tilts, kura kopējais garums ir gandrīz 453 m, ir visgarākais šāda veida tilts Polijā un otrais garākais Eiropā.

Galvenie testēšanas nosacījumi:

• viena tvertnes pildīšanas kapacitāte apmēram 17 l/s

• ūdens ievadīšanas augstums tvertnēs 18 m

• tvertņu pildīšana saskaņā ar grafiku un shēmu

• 16 stundu uzraudzība sūkņu darbībai

• gatavība uzsākt rezerves sūkņu darbu ūdens ievadīšanai

• ūdens ieguve testēšanai no Vistulas upes

Renta Pumps risinājumi:

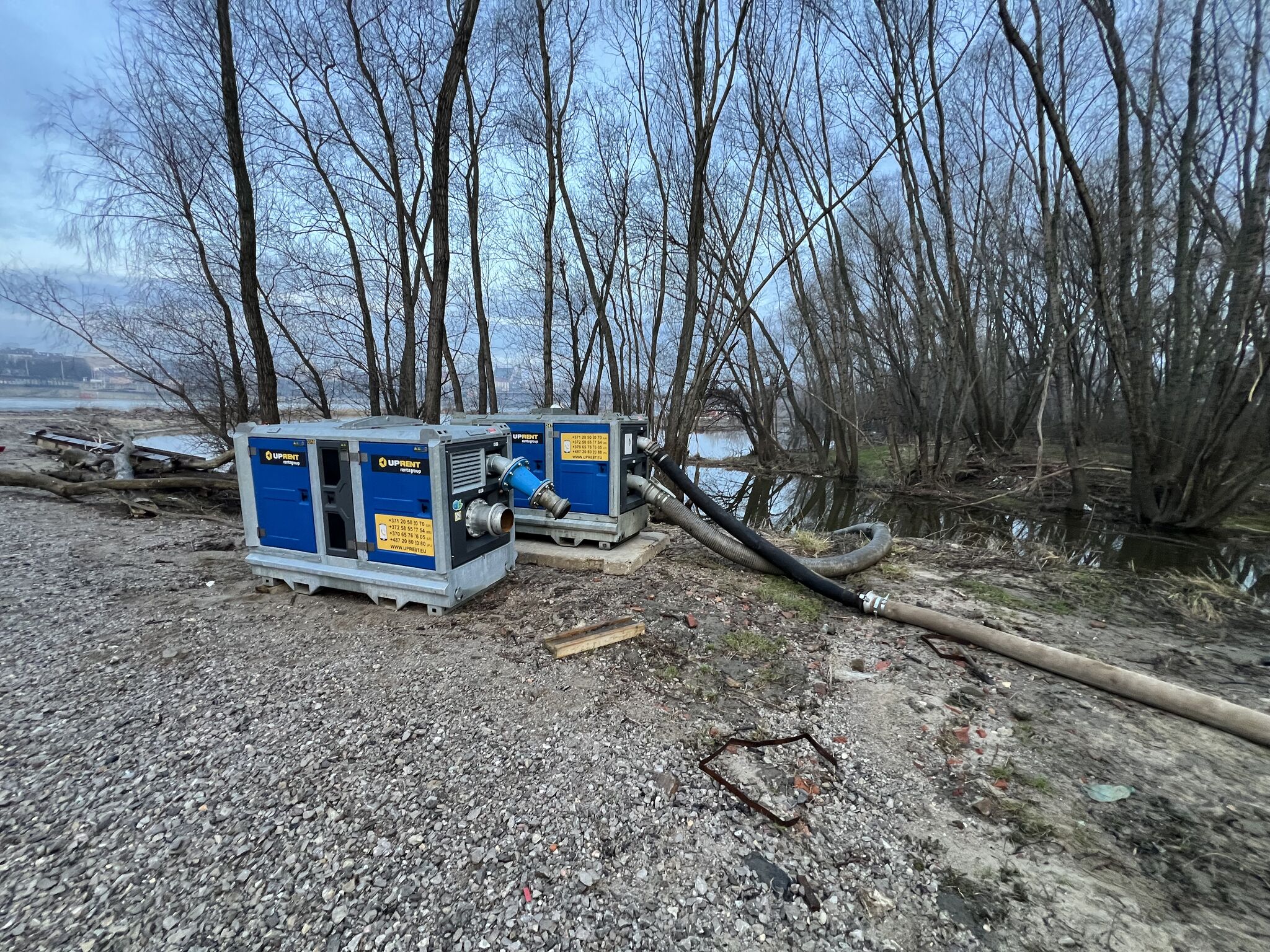

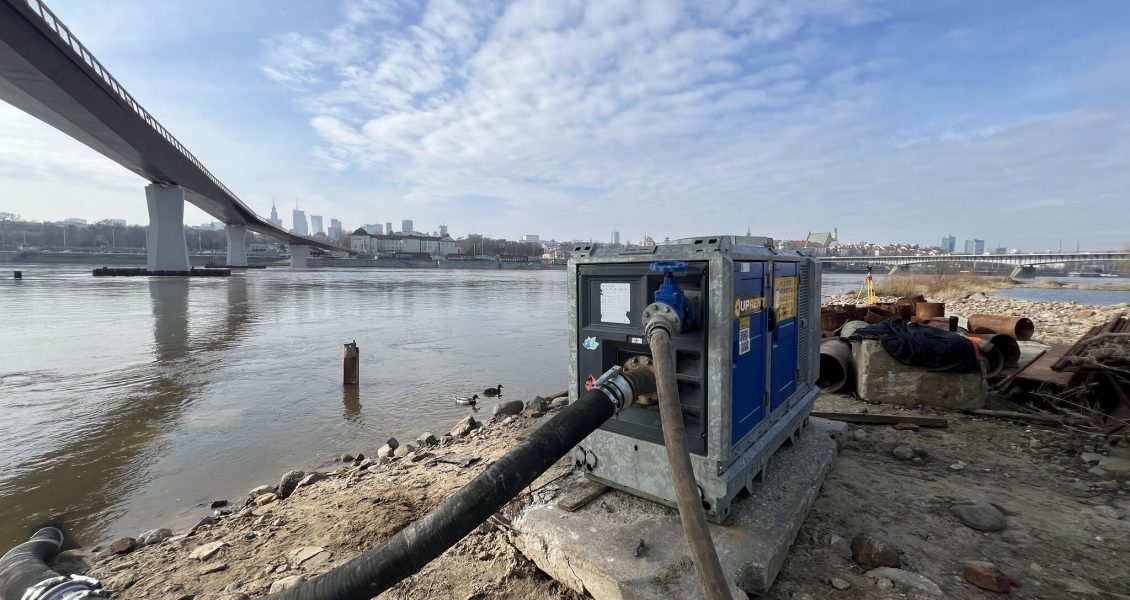

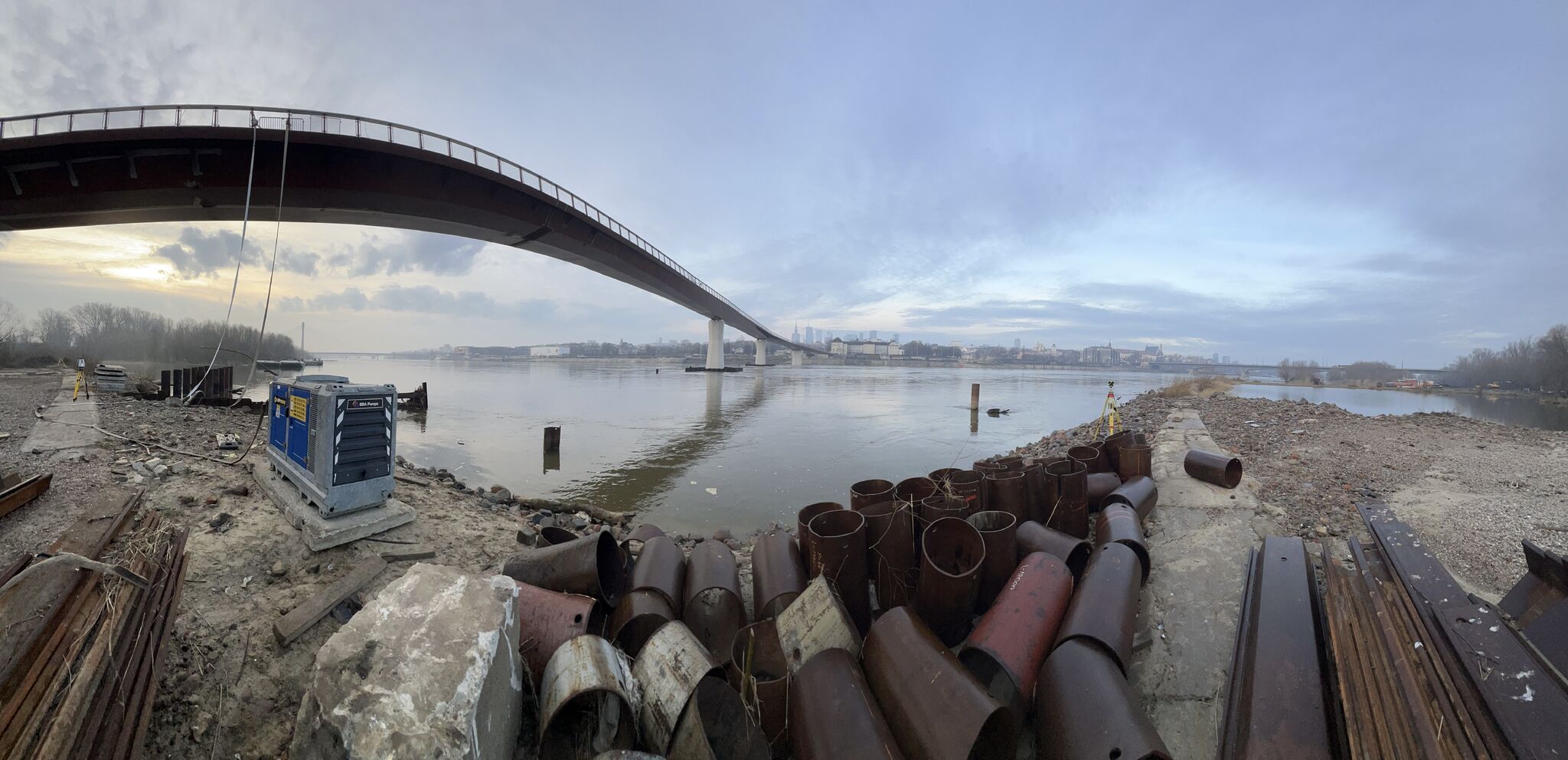

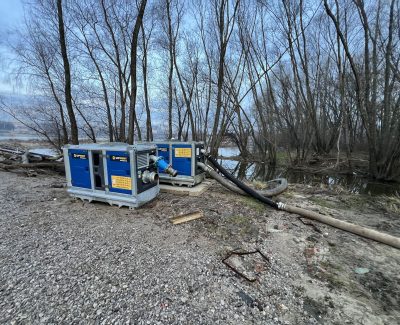

Lai piepildītu tvertnes, tika izmantots freestanding BBA BA80H augstspiediena sūknis un PRORIL TANK 475 iegremdējamie sūkņi. Ņemot vērā pārbaudāmā gājēju un velosipēdu tilta garumu, uz Vistulas labā krasta tika uzstādīta 11 m³ tvertne, kas nodrošināja tiešu ūdens pārsūknēšanu uz augstāk esošajām tvertnēm. Lai ievadītu ūdeni tvertnēs, tika izmantots BBA BA150E centrifugal sūknis, papildināts ar BBA BA180KS rezerves sūkni. Tajā pašā laikā, saskaņā ar Gdaņskas Tehniskās universitātes izstrādāto shēmu, ūdens tika novadīts no tvertnēm, izmantojot Koshin KTX-80X sūkņus. Ūdens plūsma un apjoms tika kontrolēts, izmantojot Siemens plūsmas mērītājus. Visi statiskie testi tika veikti nepārtraukti – no rīta līdz vēlam vakaram, kas ļāva iegūt pareizus datus.
